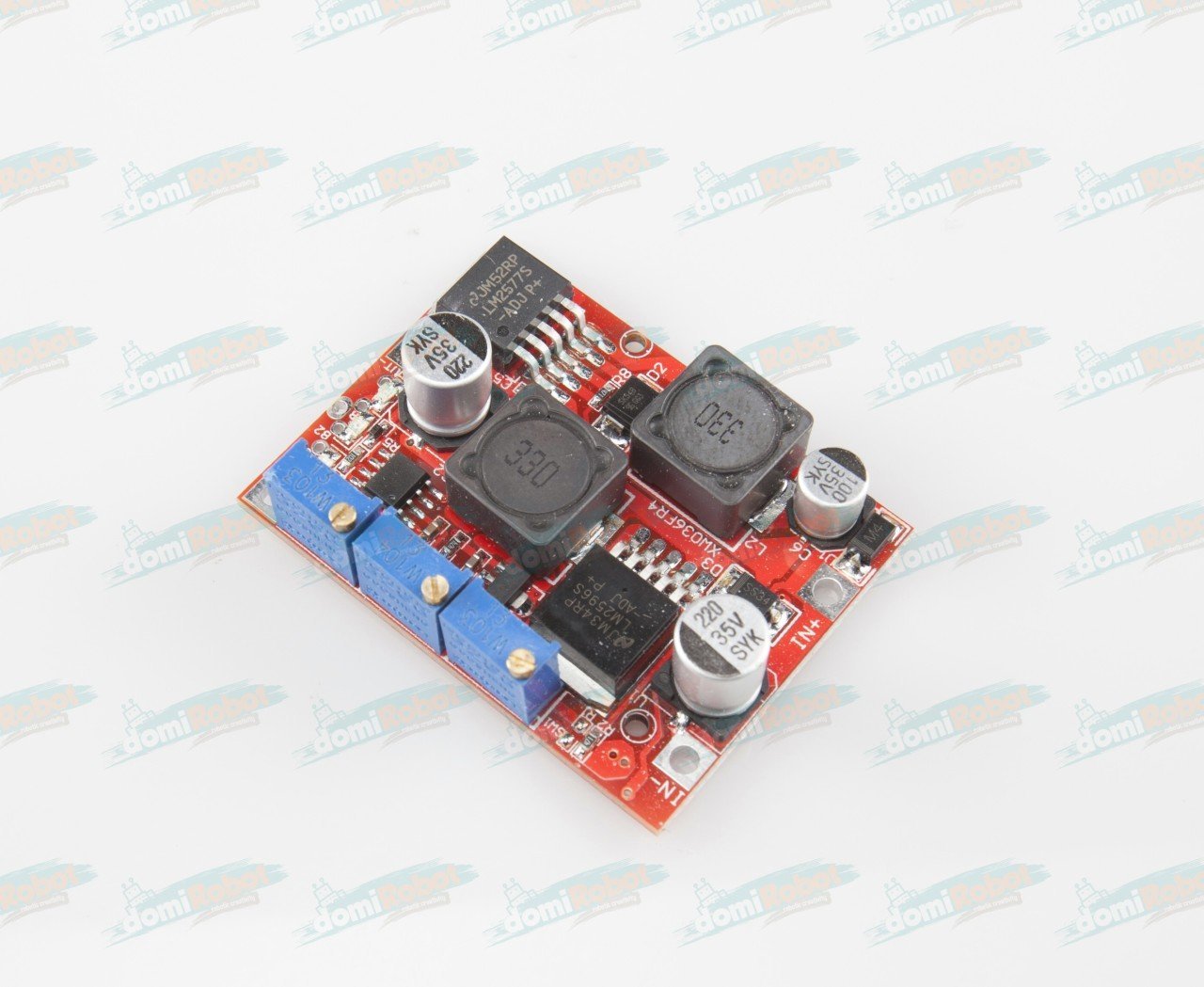

DC‐DC Ayarlı Voltaj Yükseltici‐ Düşürücü Kartı (LM2577 + LM2596)

Kart üzerinde LM2577S ve LM2596 voltaj regülatör entegreleri bulunmaktadır.
Buck-Boost regülatör, otomatik olarak girilen voltaj seviyesini üzerindeki trimpot yardımı ile isterseniz arttıran, isterseniz de azaltan bir voltaj regülatör kartıdır.
4A e kadar akım alınabilmektedir.

Kartın giriş gerilimi 4V - 35V arasındadır. Çıkış gerilimi 1,25V - 25V arasında ayarlanabilir. Kart üzerinde 4A e kadar akım geçebilmektedir.

Kart üzerinde yer alan iki regülatörden biri voltaj düşürücü, diğeri ise voltaj yükselticidir. Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir. Bununla beraber kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise 'revolving light curren' trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir.

Özellikleri:


• Giriş Gerilimi: 4-35V

• Çıkış Gerilimi: 1,25-25V

• Çıkış Akımı: 4A'e kadar

• Buck-Boost Regülatör Kartı

• LM2577S ve LM2596 voltaj regülatör entegrelerinin ikisini de üstünde barındırır.

• LED driver ve solar regülatör olarak kullanılabilinmektedir.
